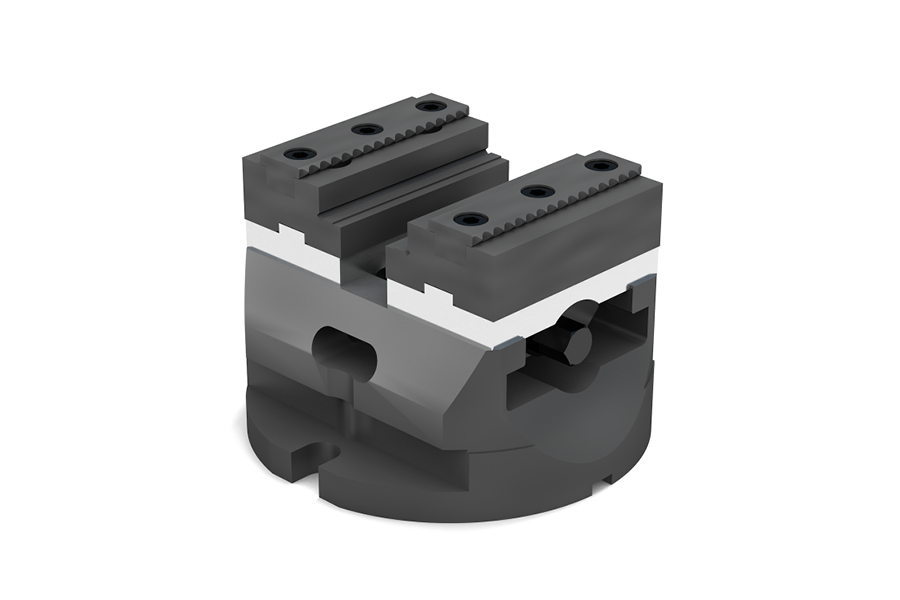

ZSS 65 AUT

:

....Zentrierspannstock mit mechanischer Ausführung, für alle Nullpunkt-Spannsysteme..Centring vice with mechanical design, for all zero-point clamping systems..Étau d’usinage de centrage avec exécution mécanique, avec tous les systèmes de serrage à point zéro....

....

Vorteile, die überzeugen:

  • Kompakte, störkantenreduzierte Bauweise: ideal für 5-Achsmaschinen und kleine Arbeitsräume
  • Gewichtsreduzierte Bauweise: besonders geeignet für kleinere Handlingsysteme
  • Zentriergenauigkeit ± 0,1 mm (Optional: ±0,03 mm)
  • Grundausstattung: 2 Aufsatz-Stufenbacken mit Grip-Einsatz

..

Impressive advantages:

  • Compact design with reduced protruding edges: ideal for 5-axes machines and confined workspaces
  • Lightweight model: particularly suitable for smaller handling systems
  • Centring accuracy ± 0.1 mm (optional: ±0.03 mm)
  • Basic equipment: 2 stepped jaw attachments with grip bar

..

Des avantages convaincants :

  • Structure compacte, avec moins d’arêtes d’interférence : l’idéal pour des machines à 5 axes et petits espaces de travail
  • Structure allégée : particulièrement appropriée pour systèmes
  • de manutention de petite taille
  • Précision de centrage de ± 0,1 mm (option : 0,03 mm
  • Équipement de base : 2 mors superposés étagés avec insert de préhension

....

....Direkte Adaption auf allen Nullpunktspannsystemen (NPSS) durch integrierten Spannstockfuß..Direct adaptation to all zero-point clamping systems (NPSS) through integrated vice foot..Adaptation directe sur tous les systèmes de serrage à point zéro (NPSS) grâce au pied d’étau d’usinage intégré....
....Greifernut für Roboterhandling..Gripper groove for robot handling..Rainure pour dispositif de préhension pour manutention robotisée....
....Direkte Montage auf dem Maschinentisch..Direct mounting on the machine table..Montage direct sur la table de machine....
....Aufsatz-Stufenbacke mit Grip-Einsatz..Stepped jaw attachment with grip bar..Mors superposé étagé avec insert de préhension....
....Aufsatz-Stufenbacke mit Grip-Einsatz..Stepped jaw attachment with grip bar..Mors superposé étagé avec insert de préhension....
....Aufsatz-Stufenbacke mit Grip..Stepped jaw attachment with grip..Mors superposé étagé avec insert de préhension....
....Stufenbacke-Grundbacke..Stepped jaw - Main jaw..Mors étagé de base....
....Grip-Einsatz mit beidseitigem Grip..Grip bar with grip on both sides..Insert de préhension préhension des deux côtés....
....Grip-Einsatz eine Seite mit Grip, eine Seite glatt..Grip bar, one side with grip, one side smooth..Insert de préhension un côté de préhension, un côté lisse....
....Einsatz beidseitig glatt..Insert smooth on both sides..Insert lisse des deux côtés....
....Einschraubbacke längs geriffelt..Screw-in jaw longitudinally knurled..Mors à visser striés en sens longitudinal....
....Einschraubbacke längs und quer geriffelt..Screw-in jaw knurled longitudinally and crosswise..Mors à visser striés en sens longitudinal et transversal....
....Einschraubbacke glatt..Screw-in jaw smooth..Mors à visser lisse....
....Weiche Backe mit Schleifzugabe..Soft clamping jaw with grinding allowance..Mors tendres avec ajout de rectification....
....Stufenbacke..Stepped jaw..Mors étagé....
....Prismenbacke mit 110°..Pismatic jaw with 110°..Mors à prismes 110°....
....Prismenbacke horizontal & vertikal 110°..Prismatic jaw horizontal and vertical, prisms with 110°..Mors à prismes horizoMors à prismes horizontaux et verticauxntaux et verticaux 110°....
....Niederzugbacke mit Federblatt..Pull-down jaw with spring leaf..Mors d’emboutissage à lamelle-ressort....
....Konsole..Console..Console....
....Handkurbel gerade..Hand crank straight..Manivelle droite....
....Handkurbel gekröpft..Hand crank bent..Manivelle coudée....
....Doppelsteckschlüssel..Double ended socket wrench..Clé à douille double....
....Drehmomentschlüssel ½“..Torque wrench ½“..Clé dynamo-métrique ½“....
....Steckschlüssel-Einsatz SW 10..SW 10 nut driver insert..Douille, taille 10....
